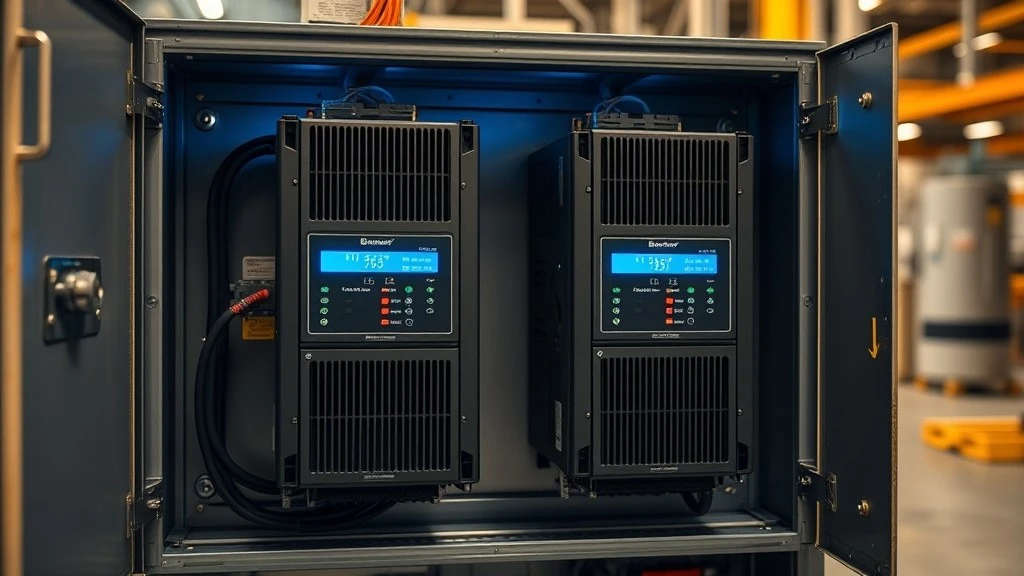

Bạn không chắc liệu ứng dụng của mình có cần sự thông minh bổ sung của PowerFlex 755 hay liệu 753 sẽ hoàn thành công việc với chi phí thấp hơn? Đây là phiên bản 30 giây: cả hai ổ đĩa đều thuộc Dòng PowerFlex 750 của Rockwell Automation, vì vậy chúng có chung nền tảng mô-đun và tiêu chuẩn về độ tin cậy. Nếu quy trình của bạn cần điều khiển chuyển động phối hợp, tích hợp sâu EtherNet/IP hoặc các tính năng an toàn như TorqProve cho các ứng dụng tời và cần cẩu thì 755 được thiết kế cho điều đó. Nếu bạn đang chạy máy bơm, quạt, băng tải hoặc máy nén tiêu chuẩn không có yêu cầu chuyển động nối mạng thì 753 thường đáp ứng mọi thứ bạn cần với chi phí thấp hơn.
Đó là câu trả lời ngắn gọn. Phần còn lại của hướng dẫn này sẽ hướng dẫn so sánh thông số kỹ thuật đầy đủ, khung quyết định mà bạn có thể áp dụng cho dự án của riêng mình, mô hình định giá hiện tại và những việc cần làm nếu ổ đĩa hiện tại của bạn đã bị ngừng sản xuất.
Điều gì làm nên sự khác biệt của dòng PowerFlex 750

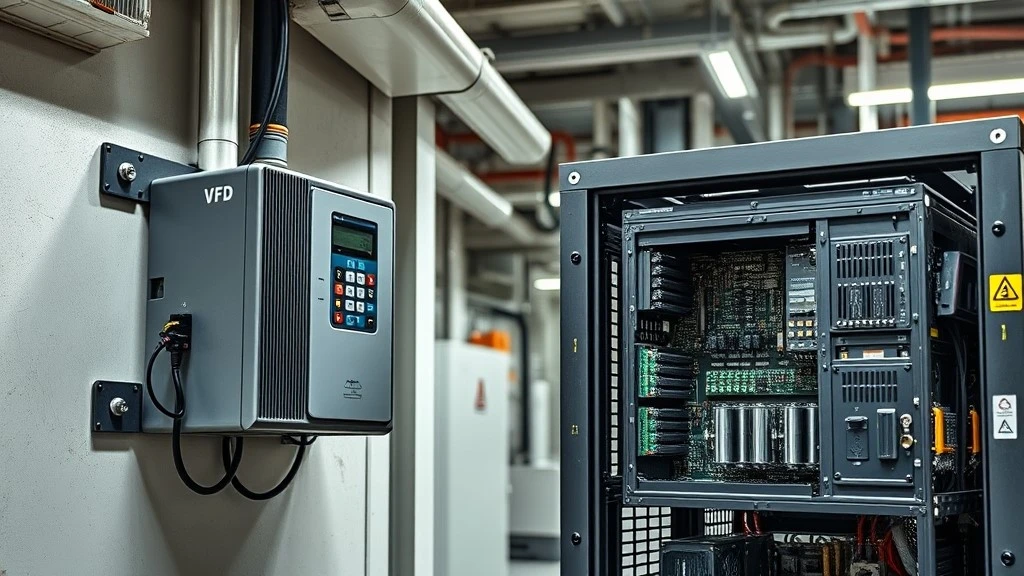

Lớp kiến trúc so với lớp nhỏ gọn
Rockwell Automation chia dòng sản phẩm ổ đĩa AC của mình thành hai triết lý thiết kế. Các ổ đĩa Loại nhỏ gọn, chẳng hạn như PowerFlex 523 và 525, được thiết kế để điều khiển đơn giản, độc lập trong đó chi phí và dấu chân là vấn đề quan trọng nhất. Các ổ đĩa Lớp Kiến trúc, bao gồm 753 và 755, được xây dựng xung quanh một khung mô-đun với các thẻ tùy chọn có thể thay thế, I/O có thể mở rộng và hỗ trợ các quy trình quan trọng hoặc phức tạp về an toàn.
Sự khác biệt đó quan trọng vì nó cho bạn biết liệu ngay từ đầu bạn có nên so sánh 753 với 755 hay không. Nếu dự án của bạn là một máy bơm tốc độ không đổi đơn giản không có yêu cầu kết nối mạng, ổ đĩa Compact Class có thể là lựa chọn hiệu quả hơn về mặt chi phí. Nếu ứng dụng của bạn liên quan đến các trục phối hợp, tích hợp vào mạng điều khiển toàn nhà máy hoặc các chức năng dừng được đánh giá an toàn thì bạn đang ở trong lãnh thổ Cấp Kiến trúc và quyết định thực sự là ổ nào trong hai ổ đĩa 750 Series phù hợp nhất.
Các tính năng được chia sẻ trên 753 và 755
Trước khi đi vào điểm khác biệt giữa hai ổ đĩa này, cần phải làm rõ chúng có những điểm chung gì vì sự trùng lặp lớn hơn so với hầu hết các biểu đồ so sánh gợi ý. Cả hai ổ đĩa đều chạy trên cùng một nền tảng cốt lõi và chia sẻ:
- Kích thước khung vật lý giống nhau và các tùy chọn mô-đun nguồn trên hầu hết các phạm vi mã lực
- DeviceLogix, công cụ logic tích hợp của Rockwell để tự động hóa cục bộ đơn giản mà không cần PLC riêng
- Cấu trúc-hồ sơ bổ sung (AOP) tương tự bên trong Studio 5000, do đó quy trình lập trình gần như giống hệt nhau
- Công nghệ điều khiển TotalFORCE để điều chỉnh tốc độ và mô-men xoắn nhất quán
Nền tảng chung này cũng là lý do tại sao nhiều khách hàng hỏi liệu 755 có thể thay thế 753 trong tủ hiện có hay không. Trong hầu hết các trường hợp, dấu chân cơ học và cách lắp đặt đều tương thích, tuy nhiên bạn vẫn cần xác nhận khả năng tương thích của mô-đun tùy chọn và lập trình lại ổ đĩa cho ứng dụng của mình (xem thêm điều đó trong phần Câu hỏi thường gặp bên dưới).
Hiểu được những điểm chung sẽ loại bỏ được một nửa quyết định phải phỏng đoán. Phần còn lại là phần thực sự xác định ổ đĩa nào thuộc về dự án của bạn.
So sánh thông số kỹ thuật PowerFlex 753 và 755
|
Tính năng |
PowerFlex 753 |
PowerFlex 755 |
|
Dải công suất |
Lên tới 400 mã lực / 400 kW |
Lên tới 1500 mã lực / 1000 kW |
|
Mở rộng I/O |
Khe tùy chọn giới hạn, cố định |
Khe tùy chọn mở rộng, mô-đun |
|
Điều khiển chuyển động |
Không được hỗ trợ |
Hỗ trợ điều khiển Vị trí/Chuyển động với phản hồi |
|
Tích hợp mạng |
EtherNet/IP tiêu chuẩn thông qua cổng nhúng |
Tích hợp sâu EtherNet/IP hỗ trợ Chuyển động qua EtherNet/IP |
|
Chế độ điều khiển |
V/Hz, Vector không cảm biến, Vector vòng kín |
Tất cả 753 chế độ cộng với Nam châm vĩnh cửu và điều khiển véc tơ nâng cao |
|
Tùy chọn an toàn |
Tắt mô-men xoắn an toàn (STO) |
STO cộng với TorqProve và thẻ tùy chọn an toàn mở rộng |
|
Thiết bịLogix |
Được hỗ trợ |
Được hỗ trợ, có nhiều I/O khả dụng hơn cho logic |
|
Thời gian dẫn điển hình |
Nói chung ngắn hơn, cấu hình tiêu chuẩn hơn trong kho |
Có thể chạy lâu hơn trên các cấu hình phức tạp, ngắn hơn đối với các mẫu máy phổ thông |
|
Model đã ngừng sản xuất |
Một số kích thước khung hình sớm bị loại bỏ |
Các biến thể 755T/755TS được giới thiệu là thế hệ hiện tại |
Một bảng như thế này rất hữu ích cho việc quét nhanh, nhưng chỉ những con số sẽ không cho bạn biết nên đặt hàng ổ đĩa nào. Đây là những gì thực sự quan trọng trong thực tế.
Sự khác biệt chính được giải thích
Phạm vi quyền lực.755 vượt xa những gì 753 hỗ trợ, điều này chủ yếu quan trọng nếu bạn đang lái máy nén, máy nghiền hoặc máy đùn lớn. Đối với hầu hết các động cơ công nghiệp thông thường dưới 400 HP, cả hai bộ truyền động đều có sẵn và bản thân dải công suất không phải là yếu tố quyết định.
Điều khiển chuyển động.Đây là khoảng cách chức năng lớn nhất giữa hai. 755 hỗ trợ điều khiển chuyển động thực sự với phản hồi bộ mã hóa, vòng lặp vị trí và cam điện tử (PCamming). Nếu dây chuyền của bạn cần nhiều trục di chuyển đồng bộ, chẳng hạn như máy cuộn theo dõi quá trình chuyển đổi, thì chỉ nền tảng 755 mới có thể thực hiện điều đó một cách tự nhiên. Nếu bạn chỉ chạy động cơ ở tốc độ được chỉ định thì khả năng này sẽ không được sử dụng.
Kiến trúc mạng.Cả hai ổ đĩa đều sử dụng EtherNet/IP ngay lập tức, nhưng mạng của 755 được xây dựng để tích hợp sâu hơn, bao gồm Chuyển động qua EtherNet/IP để điều khiển phối hợp nhiều{1} trục trên mạng nhà máy. Một ổ đĩa độc lập trên một bảng điều khiển biệt lập hiếm khi cần độ sâu này.
TorqProve và sự an toàn.TorqProve là một chức năng an toàn dành riêng cho nền tảng 755 nhằm xác minh mô-men phanh thực tế trước khi giải phóng tải, thay vì chỉ xác nhận lệnh phanh đã được gửi. Đây là bản nâng cấp an toàn có ý nghĩa dành cho tời, cần cẩu và các ứng dụng tải treo khác và đó là một trong những lý do rõ ràng nhất để chỉ định 755 ngay cả trong phạm vi công suất tiêu chuẩn khác.
Độ sâu của DeviceLogix.Cả hai ổ đĩa đều hỗ trợ DeviceLogix, nhưng các tùy chọn I/O mở rộng của 755 cung cấp cho bạn nhiều đầu vào và đầu ra hơn để hoạt động với logic tích hợp, hữu ích nếu bạn đang cố gắng tránh thêm một PLC nhỏ riêng biệt cho khóa liên động cục bộ.
Hiểu những khác biệt này là bước đầu tiên. Bây giờ hãy biến chúng thành một quyết định mà bạn thực sự có thể áp dụng.
Bạn nên chọn cái nào? Khung quyết định
Chọn 753 Nếu...
- Ứng dụng của bạn là điều khiển tốc độ biến đổi tiêu chuẩn.Máy bơm, quạt, máy thổi và băng tải chỉ cần điều chỉnh tốc độ chính xác sẽ không được hưởng lợi từ khả năng điều khiển chuyển động mà bạn sẽ không bao giờ sử dụng.
- Ngân sách là một hạn chế thực sự.Phần cứng chuyển động và mạng của 753 sẽ tốn tiền cho dù bạn có sử dụng hay không. Nếu dự án của bạn không yêu cầu, khoản phí bảo hiểm đó sẽ tăng lên trên nhiều ổ đĩa.
- Ổ đĩa hoạt động trên một mạng đơn giản hoặc độc lập.Nếu bạn không tích hợp vào mạng chuyển động EtherNet/IP trên toàn nhà máy thì mạng tiêu chuẩn của 753 là đủ.
- Bạn không cần xác minh phanh kiểu TorqProve.Đối với-các ứng dụng không nâng, chế độ Tắt mô-men xoắn an toàn tiêu chuẩn thường đủ để đáp ứng các yêu cầu về an toàn.
Chọn 755 Nếu...
- Bạn cần chuyển động phối hợp hoặc đồng bộ.Các đường-trục đa trục, bộ cuộn dây và bất kỳ quy trình nào yêu cầu PCamming hoặc phản hồi vị trí đều yêu cầu khả năng điều khiển chuyển động của 755.
- Bạn đang xây dựng hoặc mở rộng kiến trúc chuyển động được nối mạng.Nếu việc tích hợp EtherNet/IP trải rộng trên nhiều ổ đĩa hoạt động phối hợp thì khả năng hỗ trợ mạng sâu hơn của 755 là nền tảng phù hợp.
- Ứng dụng này liên quan đến tải bị đình chỉ.Các ứng dụng kiểu cần cẩu, tời nâng và thang máy được hưởng lợi trực tiếp từ TorqProve, vì nó xác minh sự gắn kết phanh cơ học thực tế, một yếu tố an toàn đáng cân nhắc với chi phí tăng thêm.
- Bạn cần logic tích hợp với nhiều khoảng trống I/O hơn.Nếu DeviceLogix đang thực hiện công việc có ý nghĩa trong hệ thống của bạn thì các khe tùy chọn mở rộng của 755 sẽ giúp bạn có nhiều không gian hơn để phát triển mà không cần thêm phần cứng bên ngoài.
Khi bạn đã xác định được ổ đĩa nào phù hợp với ứng dụng của mình, câu hỏi tiếp theo thường là giá cả và tình trạng sẵn có vì đó là yếu tố biến quyết định thành đơn đặt hàng.
Chi phí, tính sẵn có và các tùy chọn mới so với tân trang/thặng dư
Khoảng giá thông thường cho 753 so với. 755
Theo nguyên tắc chung, chiếc 755 có mức chênh lệch đáng chú ý so với mã lực tương đương 753 và mức chênh lệch đó không phải là tùy ý. Nó chủ yếu đến từ phần cứng điều khiển chuyển động, bảng nối đa năng I/O mở rộng và, nếu có, TorqProve và các thẻ tùy chọn an toàn bổ sung. Trong phạm vi mã lực nhỏ hơn, khoảng cách về giá sẽ lớn hơn tương ứng, vì bạn đang trả tiền cho kiến trúc nên ổ đĩa có thể không được sử dụng đầy đủ. Ở những dải mã lực lớn hơn, bản thân chi phí truyền động cơ bản sẽ thu hẹp sự khác biệt tương đối.
Giá chính xác phụ thuộc nhiều vào mức công suất, loại vỏ, thẻ tùy chọn đã lắp đặt và liệu bạn cần một thiết bị mới hay một thiết bị đã được tân trang lại hay dư thừa. Nếu bạn đã nghĩ đến một số bộ phận cụ thể,kiểm tra hàng tồn kho hiện tại và yêu cầu báo giávà chúng tôi sẽ xác nhận tình trạng sẵn có cũng như giá cả cho cấu hình chính xác của bạn.
Mới, được tân trang lại hoặc dư thừa, Điều gì phù hợp với dự án của bạn
Không phải mọi ứng dụng đều cần ổ đĩa hoàn toàn mới và việc biết khi nào nên mua mới so với mua tân trang hoặc dư thừa có thể tiết kiệm ngân sách đáng kể mà không gây thêm rủi ro.
- Chọn mớidành cho các ứng dụng nhạy cảm về an toàn, quy trình liên tục hoặc bảo hành trong đó chi phí ngừng hoạt động cao và bạn muốn có thời hạn sử dụng lâu nhất có thể trước mắt.
- Chọn tân trang hoặc dư thừađối với hàng tồn kho phụ tùng thay thế, các dự án bị hạn chế về ngân sách hoặc các tình huống thay thế khẩn cấp trong đó cần nhanh chóng có số bộ phận phù hợp và đơn vị hoàn toàn mới không có sẵn hoặc không được ứng dụng chứng minh.
- Model đã ngừng sản xuấtthường chỉ có sẵn thông qua các kênh đã được tân trang lại hoặc dư thừa, vì Rockwell đã chuyển hoạt động sản xuất hiện tại sang các thiết kế khung mới hơn.
Tại CHENTUO, các ổ Allen-Bradley đã được tân trang lại và dư thừa của chúng tôi đều được kiểm tra trước khi vận chuyển và đi kèm với chính sách bảo hành, vì vậy, việc chọn một thiết bị không-mới không có nghĩa là không được hỗ trợ.
Xử lý các mẫu đã lỗi thời hoặc ngừng sản xuất
Nếu kiểu PowerFlex trên máy của bạn đã ngừng hoạt động, bạn không nhất thiết phải gặp khó khăn. Rockwell thường chỉ định một thế hệ-thay thế hiện tại cho các kích thước khung cũ hơn và trong nhiều trường hợp, dấu chân vật lý và hệ thống dây điều khiển đủ gần để việc hoán đổi trong mô hình thay thế trở nên đơn giản bằng cách lập trình lại.
Cách nhanh nhất để xác nhận những gì thay thế số bộ phận cụ thể của bạn là kiểm traAllen-Thư viện mô hình Bradley,tham chiếu chéo-các mô hình PowerFlex cũ và hiện tại. Nếu bạn không thể tìm thấy một kết quả phù hợp chính xác,liên hệ với nhóm của chúng tôivới số bộ phận của bạn và chúng tôi sẽ xác nhận khả năng tương thích trước khi bạn đặt hàng.
Các vấn đề chung và cân nhắc bảo trì
Mã lỗi thường gặp trên 753 và 755
Cả hai ổ đĩa đều có chung cấu trúc mã lỗi vì chúng chạy trên cùng một nền tảng cơ bản. Các lỗi phổ biến nhất được báo cáo trong lĩnh vực này bao gồm:
- Lỗi quá dòng, thường liên quan đến tình trạng quá tải của động cơ, cáp bị chập hoặc ổ đĩa có kích thước nhỏ đối với tải được kết nối
- Lỗi thấp áp, thường là do sụt áp đường dây hoặc kết nối đầu vào lỏng lẻo
- Lỗi quá nhiệt, thường do hệ thống thông gió bị chặn hoặc quạt làm mát bị hỏng
- Lỗi giao tiếp, thường là cấu hình mạng không khớp hoặc kết nối EtherNet/IP lỏng lẻo
Đây là những điểm khởi đầu để chẩn đoán, không phải là quy trình khắc phục sự cố đầy đủ. Để biết thông tin chi tiết về mã lỗi hoàn chỉnh và quy trình chẩn đoán-từng-bước, hãy xem toàn bộTài nguyên khắc phục sự cố VFD trên blog.
Mẹo bảo trì để kéo dài tuổi thọ ổ đĩa
- Làm sạch hoặc thay thế quạt làm mát và bộ lọc theo lịch trình cố định, thường là 12 đến 18 tháng một lần trong môi trường bụi bặm, thay vì chờ lỗi quá nhiệt độ để khắc phục sự cố.
- Kiểm tra tụ điện bus DC 3 đến 5 năm một lầntrong các ổ đĩa chạy liên tục, do lão hóa tụ điện là một trong những nguyên nhân hàng đầu gây ra lỗi ổ đĩa không mong muốn sau mốc 7 đến 10 năm.
- Giữ tủ điều khiển trong phạm vi nhiệt độ và độ ẩm xung quanh định mức của biến tần, vì việc chạy liên tục gần giới hạn trên sẽ rút ngắn đáng kể tuổi thọ của linh kiện so với vỏ bọc được điều hòa thích hợp.
- Cập nhật chương trình cơ sở khi Rockwell phát hành các bản vá bảo mật hoặc ổn định, đặc biệt là trên các cài đặt 755 được nối mạng, vì phần sụn không khớp là nguyên nhân phổ biến gây ra lỗi giao tiếp sau khi nâng cấp một phần hệ thống.
- Trên 755 cài đặt sử dụng phản hồi chuyển động, kiểm tra cáp và đầu nối của bộ mã hóa trong thời gian ngừng hoạt động theo lịch trình, vì lỗi nối dây phản hồi là hạng mục bảo trì mà 753 đơn giản là không có.
PowerFlex 753 và 755 trong các ứng dụng-thế giới thực
Hệ thống băng tải.Băng tải được điều khiển tốc độ tiêu chuẩn không có yêu cầu đồng bộ hóa là một ứng dụng trong sách giáo khoa 753. Bộ truyền động xử lý việc kiểm soát độ dốc và biến đổi tải mà không cần phần cứng chuyển động không được sử dụng.
Máy bơm và quạt (HVAC, xử lý nước, tiện ích chung).Các tải này hầu như luôn là mô-men xoắn không đổi hoặc mô-men xoắn thay đổi với tham chiếu tốc độ đơn giản, khiến 753 trở thành lựa chọn tiêu chuẩn trừ khi cơ sở đã chạy kiến trúc mạng dựa trên 755.
Cần cẩu và tời nâng.Bất kỳ ứng dụng nào nâng tải treo đều là trường hợp chắc chắn đối với 755, chủ yếu là do khả năng xác minh phanh của TorqProve, đây là một bản nâng cấp an toàn thực sự so với Tắt mô-men xoắn an toàn tiêu chuẩn.
Máy công cụ và thiết bị-nhiều trục.Các trục phối hợp, cuộn dây và các quy trình chuyển đổi yêu cầu đồng bộ hóa vị trí hoặc vận tốc cần có khả năng điều khiển chuyển động của 755, vì 753 không có đường dẫn đến chức năng đó.
Cho dù kịch bản nào phù hợp với kịch bản của bạn thì đây là cách để tiến về phía trước.
Câu hỏi thường gặp
PowerFlex 755 có thể thay thế trực tiếp 753 không?
755 có đắt hơn đáng kể so với 753 không?
Mã lực tối đa của 753 so với 755 là bao nhiêu?
Tôi có thể mua một chiếc 755 tân trang hoặc dư thừa có bảo hành không?
Làm cách nào để biết ổ 750 Series của tôi đã bị ngừng sản xuất hay chưa?
Sự khác biệt giữa 755 và 755T/755TS mới hơn là gì?
Thực hiện cuộc gọi
Sự phân chia cốt lõi giữa hai ổ đĩa này bắt nguồn từ một câu hỏi: ứng dụng của bạn có cần chuyển động phối hợp, tích hợp mạng sâu hay phanh-đã được xác minh an toàn hay đó là tải được kiểm soát tốc độ tiêu chuẩn? Nếu là cái trước thì 755 đáng giá hơn. Nếu là trường hợp thứ hai thì 753 sẽ thực hiện công việc mà không phải trả tiền cho khả năng mà bạn không sử dụng.
Nếu bạn đã có một mô hình, hãy kiểm tra hiện tạikho hàng và giá cả trên trang Allen{0}}Bradley VFD của chúng tôihoặcgửi một cuộc điều travới số phần của bạn. Nếu bạn vẫn đang cân nhắc quyết định,liên hệ với nhóm của chúng tôivới thông tin chi tiết về đơn đăng ký của bạn, chúng tôi sẽ giúp bạn xác nhận đúng ổ đĩa trước khi bạn cam kết ngân sách cho nó.
